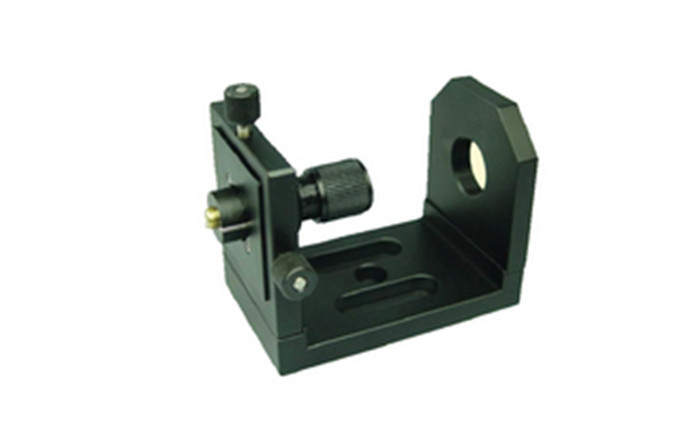

Details: Here are two main fiber coupler, easily used and very convenient.
Adjustable Axis:
FC-1: X , Y
FC-1T: X , Y , θx, θy
Travel Range(X , Y): 4 mm (0.15”)
Travel Range(θx, θy): ± 4°
Resolution: 0.001
Weight: 0.4 kg (FC-1) / 0.45 kg (FC-1T)
Drive Type: 100 pitch screw
Material: Aluminum
1μm resolution
4mm (0.15”) fine adjustment for X and Y-Axis .
FC-1T with 100-pitch screw provides a tiling fine adjustment of ±4゜
Metric version / Imperial versions

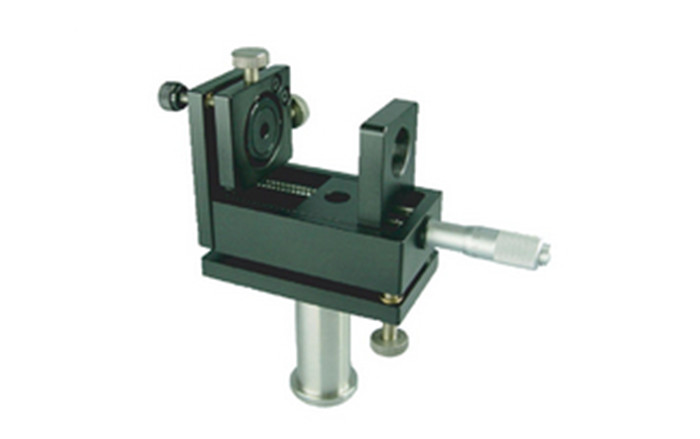

Adjustable Axis: X , Y , θ x , θ y , Z
Travel Range(θx, θy): ± 4°
Adjustment Range(X, Y): ± 2 mm (0.075”)
Adjustment Range(Z): 15 mm (0.59”)
Resolution: 0.001
Weight: 0.55 kg
Drive Type: 100 pitch screw / Micrometer
Material: Aluminum
FC-2 features X Y adjusters each 4mm fine adjustment on fiber, and θx,θy Tilting each ±4°travel
1μm resolution.
FC-2 with Z-Axis, 15mm (0.59”) fine adjustment driven by micrometer, Threaded holder for objectives.
FC-2A with Z-axis driven by 100tpi fine screws.
Complete system with FPH-2 for 80-250μm fibers
Metric version / Imperial versions
